Membranpumper arbejde ved at bruge en fleksibel membran, der svinger frem og tilbage feller at skabe et vakuum til at indtage væske og et positivt tryk for at udlede den. Denne frem- og tilbagegående forskydningsmekanisme sikrer en tætning mellem drivmekanismen og den pumpede væske, hvilket gør den ideel til håndtering af ætsende, slibende eller viskøse væsker uden lækage.
Kernemekanismen: Hvordan fungerer en membranpumpe?
Den grundlæggende funktion af en membranpumpe er afhængig af volumenændringen i et pumpekammer lettet af bevægelsen af en fleksibel membran. Når membranen trækkes væk fra pumpehovedet, øges kammerets volumen, hvilket mindsker det indre tryk. Dette skaber et vakuum, der trækker væske gennem indløbsventilen. Omvendt, når membranen skubbes mod pumpehovedet, falder volumen, hvilket øger trykket og tvinger væsken ud gennem afgangsventilen.

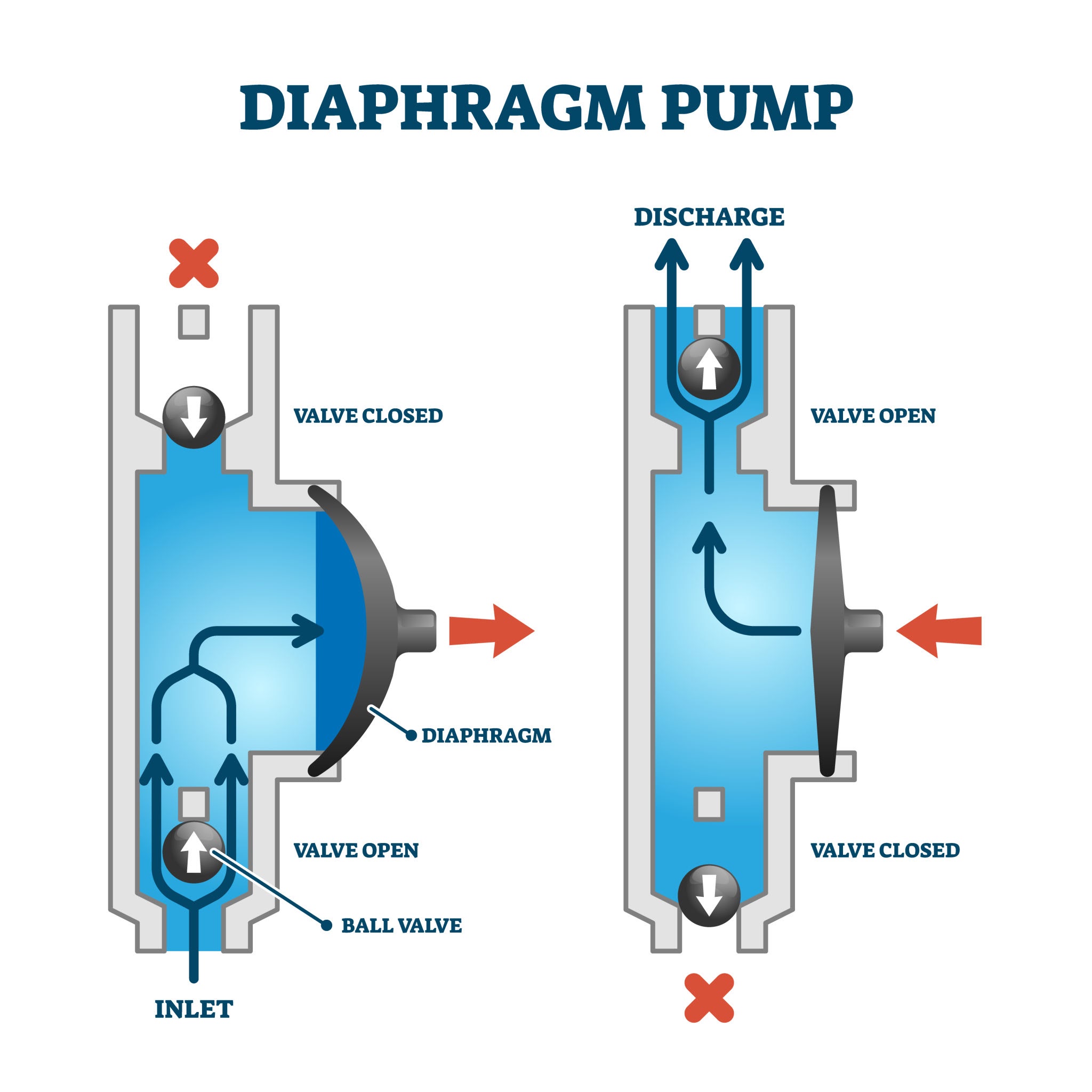

At forstå hvordan fungerer membranpumper i detaljer skal man se på totaktscyklussen:
- Sugeslaget: Membranen bevæger sig udad og skaber en lavtrykszone. Den indløbskontraventil åbner på grund af trykforskellen, hvilket tillader væske at komme ind i kammeret, mens udløbskontraventil forbliver tæt forseglet.
- Udledningsslagtilfælde: Membranen bevæger sig indad og komprimerer væsken. Det øgede tryk tvinger indløbskontraventil at lukke og udløbskontraventil til at åbne, og udstøder væsken ind i afgangsrøret.
Typer af membranpumper og deres unikke funktioner
Membranpumper kategoriseres primært efter deres strømkilde: Air-Operated Double Diaphragm (AODD) pumper og motordrevne (mekaniske/hydrauliske) pumper. Hver type bruger den samme grundlæggende membranbevægelse, men adskiller sig i, hvordan energien overføres til selve membranen.
1. Luftdrevne dobbeltmembranpumper (AODD).

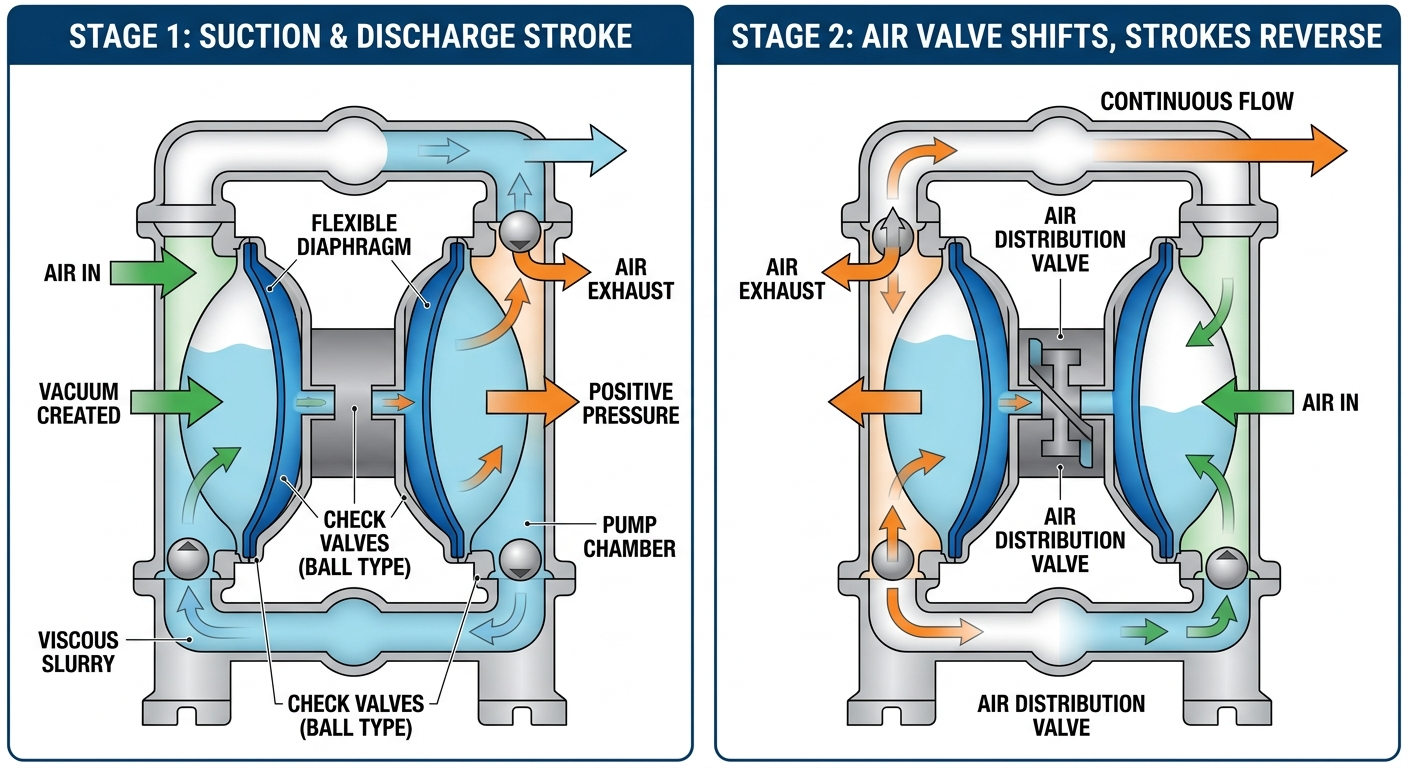

AODD-pumper bruger trykluft til at skifte en fælles aksel, der forbinder to membraner, hvilket muliggør en kontinuerlig pumpehandling. Når luft ledes til bagsiden af membran A, skubber den væske ud af det første kammer. Samtidig trækkes membran B indad, hvilket skaber sug i det andet kammer. En luftfordelingsventil sikrer, at lufttilførslen skifter mellem de to sider.
2. Mekanisk aktiverede membranpumper
Mekanisk drevne pumper bruger en krumtap eller excentrisk gearmekanisme til fysisk at trække og skubbe membranen. Dette design er almindeligt i mindre applikationer og doseringspumper, hvor præcis kontrol over slaglængden er påkrævet. Det er yderst effektivt til lavtryks kemisk dosering.
3. Hydraulisk aktiverede membranpumper
Hydrauliske membranpumper bruger et stempel til at sætte en hydraulisk væske under tryk, som derefter flytter membranen. Fordi membranen er "afbalanceret" mellem den hydrauliske væske og den pumpede væske, oplever den mindre mekanisk belastning, hvilket gør denne type velegnet til højtryksindustrielle applikationer (op til 100 bar eller mere).
Præstationssammenligning: AODD vs. Mekanisk vs. Hydraulisk
Valg af den rigtige membranpumpe afhænger af det nødvendige tryk, flowhastighed og arten af den væske, der håndteres. Nedenfor er en detaljeret sammenligning af de tre primære teknologier.
| Feature | AODD pumper | Mekaniske pumper | Hydrauliske pumper |
| Strømkilde | Trykluft | Elektrisk Motor | Elektrisk/hydraulisk |
| Max tryk | Medium (8-10 bar) | Lav til Middel | Meget høj (100 bar) |
| Selvansugende | Fremragende | Godt | Godt |
| Håndtering af faste stoffer | Fremragende | Begrænset | Begrænset |
| Bedste brugssag | Slam/kemikalier | Vandbehandling | Højtryksdosering |
Vigtigste fordele ved at bruge membranpumper
Den primære fordel ved en membranpumpe er dens tætningsløse design, som eliminerer risikoen for lækager og reducerer vedligeholdelseskravene. I modsætning til centrifugalpumper, der kræver mekaniske tætninger eller pakning, er den fleksibel membran fungerer som en statisk tætning.
- Kør-tør-evne: De fleste AODD pumper kan køre tørt i længere perioder uden at beskadige de indvendige komponenter, da der ikke er nogen roterende dele, der genererer varme fra friktion.
- Nedsænkelige muligheder: Mange membranpumper er designet til at være helt nedsænket i den væske, de pumper, forudsat at luftudsugningen er ventileret over væskeniveauet.
- Forskydningsfølsomhed: De giver en blid pumpehandling, som er afgørende for forskydningsfølsomme væsker såsom fødevarer (saucer, cremer) eller polymerer, der kan nedbrydes under højhastighedsrotation af andre pumpetyper.
- Eksplosionssikker: Da AODD-pumper kører på luft i stedet for elektricitet, er de i sagens natur ATEX-klassificeret og sikker til brug i farlige eller eksplosive miljøer.
Vedligeholdelse og fælles udfordringer
Det mest almindelige fejlpunkt i disse systemer er selve membranen, som til sidst bliver træt på grund af den konstante frem- og tilbagegående bevægelse. Forståelse hvordan fungerer membranpumper involverer erkendelse af, at membranen er en sliddel.
Valg af membranmateriale
At vælge det rigtige materiale er afgørende for lang levetid. f.eks. PTFE (Teflon) tilbyder overlegen kemisk resistens, men er mindre fleksibel end Santopren or Nitrat . I en undersøgelse af kemiske forarbejdningsanlæg øgede skift til en mere kompatibel elastomer membranens levetid med over 300 %, hvilket reducerede nedetiden betydeligt.
Ventilforhindringer
Kontraventilerne (kugle- eller klaptype) skal sidde perfekt for at opretholde flowet. Hvis en fast partikel sætter sig fast i ventilsædet, vil pumpen miste sin prime. Bruger vægtede ventilkugler kan ofte løse problemer, hvor væsken er for tyktflydende til, at standardbolde kan sidde hurtigt.
Ofte stillede spørgsmål: Forståelse af membranpumpens drift
Q: Hvorfor pulserer min membranpumpe?
A: Pulsering er en naturlig karakteristik af den frem- og tilbagegående handling. For at opnå jævnt flow installerer mange operatører en pulsationsdæmper på afgangssiden for at absorbere trykspidser.
Q: Kan membranpumper håndtere faste stoffer?
A: Ja, især AODD-pumper. Afhængigt af pumpestørrelsen kan nogle håndtere faste stoffer op til 75 mm (3 tommer) i diameter uden tilstopning, forudsat at de er udstyret med klapventiler .
Q: Hvordan kontrollerer jeg flowhastigheden?
A: I luftdrevne versioner justerer du blot lufttrykket eller volumen, der kommer ind i pumpen. For motordrevne versioner, en Variable Frequency Drive (VFD) eller justering af slaglængden er standardmetoden.
Q: Hvad er det maksimale sugeløft?
A: Typiske membranpumper kan opnå et tørsugeløft på 3 til 6 meter. Når pumpen er "vædet" (primet), kan sugeløftet stige betydeligt til 8 eller 9 meter.
Konklusion
At mestre spørgsmålet om "hvordan fungerer membranpumper" giver industrier mulighed for at optimere deres væskeoverførselsprocesser for sikkerhed og effektivitet. Uanset om du har at gøre med aggressive kemikalier, tykke opslæmninger eller følsomme fødevarer, er membranpumpen stadig et af de mest alsidige og pålidelige værktøjer i moderne teknik. Ved at vælge den rigtige drevtype og -materiale kan du sikre en langtidsholdbar, lækagefri løsning til dine mest udfordrende pumpebehov.
