Sådan vælger du en membranpumpe – den komplette 7-trins valgvejledning

Det korte svar: hvordan man vælger en membranpumpe starter med at definere din væskes viskositet, kemiske sammensætning, tørstofindhold og påkrævet flow og tryk. Tilpas derefter disse parametre til de rigtige pumpematerialer, drevtype, portstørrelse og driftsmiljø – ikke omvendt. En pumpe, der fungerer fejlfrit med vand, vil fejle på timer med slibende gylle, hvis du ignorerer materialekompatibilitet og væskedynamik.

A membranpumpe er en positiv fortrængningspumpe, der bruger en frem- og tilbagegående membran til at flytte væske. Membranen bøjes ved mekanisk, hydraulisk eller trykluft, hvilket skaber et vakuum, der trækker væske ind og derefter skubber det ud gennem et kontraventilsystem. Da der ikke er nogen roterende tætninger eller aksler, der er udsat for væsken, er membranpumper i sagens natur lækagefri og kan løbe tørre uden skader, hvilket gør dem uundværlige til kemisk overførsel, afvanding af minedrift, fødevareforarbejdning og farmaceutiske applikationer.

Hvert år spilder faciliteter anslået 15-30 % af pumperelaterede energi- og vedligeholdelsesbudgetter, simpelthen fordi de vælger en membranpumpe baseret på pris eller mærkekendskab frem for teknisk pasform (Hydraulic Institute, 2022 Pump Life Cycle Cost Guide). Denne artikel giver dig en datadrevet, trin-for-trin ramme om hvordan man vælger en membranpumpe der rent faktisk vil fungere med konkrete tal, sammenligningstabeller og uden fyldstof.

1. Profiler væsken, før du ser på en enkelt pumpe

Væsken bestemmer 80 % af pumpevalget. Ignorer væskekemien og de fysiske egenskaber, og du vil vælge den forkerte membran, forkert kropsmateriale og forkert kontraventilgeometri. Start med disse tre fysiske parametre.

Viskositet og suspenderede faste stoffer

Membranpumper kan håndtere fra 1 cP (vand) til over 100.000 cP, men flowegenskaberne ændrer sig dramatisk over 5.000 cP. Ved lav viskositet opnår en luftdrevet dobbeltmembranpumpe (AODD) let 90 % af sit nominelle flow. Ved 20.000 cP (svarende til honning ved stuetemperatur) kan den samme pumpe miste 40-60 % af sit maksimale flow på grund af friktionstab i kontraventilerne og manifolden. Til væsker med høj viskositet skal du bruge kugleformede kontraventiler med større spillerum og langsommere cyklushastigheder . Hvis væsken indeholder faste stoffer, måles den maksimale partikelstørrelse. Standard membranpumper passerer faste stoffer op til 1/8 tomme (3,2 mm) med standard kuglekontrol. For opslæmninger, der indeholder partikler op til 3 tommer (76 mm), skal du vælge en pumpe med klapventil- eller andenæbscheckdesign og en åben strømningsvej. Data fra U.S. Department of Energy's Pumping System Assessment Tool indikerer, at en 1-tommers faststofpassage kræver mindst en 2-tommers portpumpe for at undgå tilstopning, når faststofkoncentrationen overstiger 8 vægtprocent.

Kemisk kompatibilitet og temperatur

Tilpas membranen og kropsmaterialet til væskens pH, opløsningsmiddelindhold og driftstemperatur, ikke kun et generisk kompatibilitetsdiagram. En væske, der er uskadelig for rustfrit stål ved 70°F, kan blive ætsende ved 180°F. For eksempel kan svovlsyre i koncentrationer under 70 % og 100 °F håndteres af polypropylenhus med PTFE-membran, men ved 93 % koncentration og 150 °F kræver det PVDF-hus og PTFE-foret membran med EPDM-backup. Brug Chemical Compatibility Database fra National Association of Corrosion Engineers (NACE) eller producentspecifikke nedsænkningstestdata for koncentrationer over 30 %. Tabellen nedenfor opsummerer almindelige materialefamilier for den fugtede sti.

Tabel: Almindelige membranpumpehusmaterialer og deres grundlæggende applikationskonvolutter. Kontroller altid med en nedsænkningstest ved proceskoncentration og temperatur.

2. Fastgør påkrævet flowhastighed og udledningstryk

Dimensionér aldrig en membranpumpe med hestekræfter alene - beregn den faktiske systemkurve ud fra flow og totalt dynamisk løftehøjde. AODD-pumper er typisk klassificeret op til 284 GPM (1.075 L/min) og 125 psi (8,6 bar) afgangstryk, mens mekanisk drevne membranpumper kan nå 1.200 GPM og 350 psi. Men det virkelige flow falder kraftigt, når du presser mod systemets modtryk. Ved 80 psi luftindtag vil en 2" AODD-pumpe levere cirka 150 GPM ved 20 psi afladning, men kun 90 GPM ved 70 psi afladning (baseret på ydeevnekurver for en standard luftsektion i forholdet 2:1). For at undgå underlevering skal du kortlægge dit systems totale tryktab: statiske løftfriktionstab i rørledninger, enhver filter-/ventilmodstand. Tilføj en 10 % sikkerhedsfaktor. Tilpas derefter pumpens ydelseskurvepunkt i mellemområdet, ikke dets maksimum. Ifølge Hydraulic Institute (ANSI/HI 10.1-10.5) giver betjening af en membranpumpe mellem 40 % og 80 % af dens maksimale nominelle kapacitet den længste membranlevetid og laveste pulsering.

Hvis din proces har brug for 30 GPM ved 40 psi, vil en 1-tommers AODD-pumpe med 1,5-tommer manifolds arbejde tæt på 60 % slaghastighed, hvilket giver dig plads til at øge flowet uden at overdimensionere. Overdimensionering fører til overdreven cykling, accelereret membrantræthed og spild af trykluft. Til kontinuerlig kemikaliedosering ved 5 GPM mod 60 psi bruger en elektrisk drevet membranpumpe med variabel hastighedskontrol 70 % mindre energi end en kontinuerligt cyklende AODD-pumpe ifølge et casestudie fra 2021 US Department of Energy om kemikalietilførselssystemer.

3. Vælg membran- og kontraventilmaterialer for livet, ikke kun prisen

Membranmaterialet dikterer vedligeholdelsesintervaller og kemikalieresistens, ikke pumpemærket. En billig neoprenmembran kan holde i 500 timer i et mildt kemikalie, men fejler på 20 timer med acetone. Brug dataene nedenfor til at vælge en membran, der giver mindst 4.000–8.000 timer under dine forhold.

Tabel: Vejledning til valg af membranmateriale baseret på data om fleksibel levetid fra testning med accelereret levetid og offentliggjorte kemiske kompatibilitetsdiagrammer. Fleksibel levetidstimer er omtrentlige for rene væsker ved moderat temperatur og tryk.

Kontraventiler følger samme materialelogik. Slibeopslæmninger kræver kugler og sæder af hærdet rustfrit stål eller wolframcarbid, mens hygiejniske applikationer kræver 316L rustfrit stål eller EPDM-indkapslede kugler. Til halvfaste materialer med trævlede materialer skal du bruge klapventiler, der passerer snavs uden at sætte sig fast. Valget af ventilmateriale alene kan forlænge den gennemsnitlige tid mellem reparationer fra 500 timer til over 5.000 timer i kaolin-leroverførsel (data fra en revision af minedrift i 2023 i det vestlige Australien).

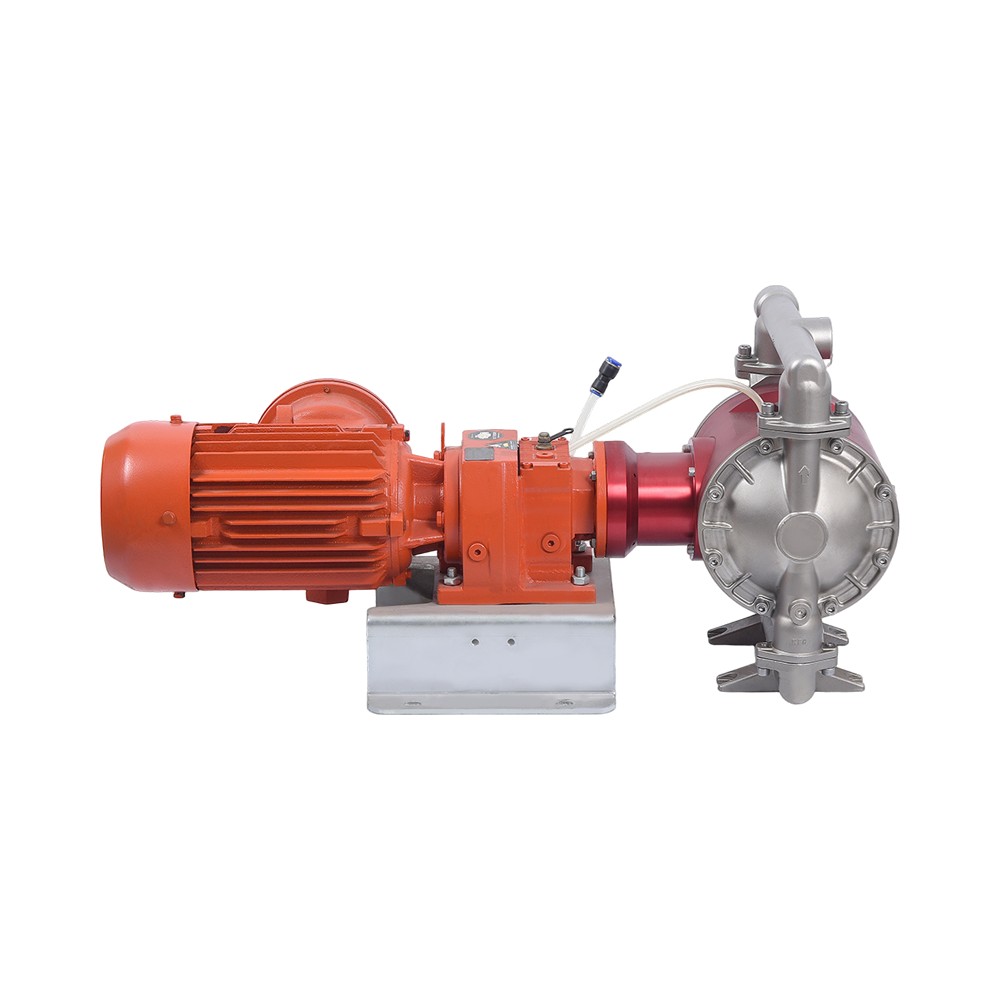

4. Vælg mellem luftdrevne og elektriske membranpumper

For bærbarhed og eksplosionssikker drift skal du vælge en AODD-pumpe; for energieffektivitet og præcis måling, vælg en elektrisk membranpumpe. Driftsomkostningsforskellen er markant: En 1-tommer AODD-pumpe, der forbruger 20 SCFM trykluft ved 100 psi, koster omkring 1,80 USD i timen i elektricitet (forudsat 0,08 USD/kWh og en kompressoreffektivitet på 4 SCFM pr. HK). En tilsvarende elektrisk membranpumpe, der leverer det samme flow, koster omkring 0,35 USD i timen – en reduktion på 80 %. Men AODD-pumper forbliver det primære valg i kemiske anlæg og raffinaderier, fordi de er egensikre, kan køre tørre og ikke har nogen elektriske komponenter at certificere. Tabellen nedenfor fremhæver de praktiske forskelle.

Tabel: Head-to-head sammenligning af AODD og elektriske membranpumpekarakteristika. Energiomkostningsestimater baseret på amerikanske gennemsnitlige industrielle el- og trykluftomkostninger (2024).

5. Match portstørrelse og forbindelsestype til ægte rør

Portstørrelse er ikke det samme som pumpekapacitet - det er en hastighedsregulator. En 2-tommer port på en AODD-pumpe kan passere 160 GPM, men hvis afgangsrøret er 1,5 tommer, overstiger væskehastigheden 25 ft/s, hvilket forårsager massivt friktionstab og potentiel vandslag. For tynde, ikke-slibende væsker skal sugehastigheden holdes under 4 ft/s og udløbshastigheden under 8 ft/s. For slibende opslæmninger skal begge lukkes med 3-5 ft/s for at forlænge rørets og ventilens levetid. Ved hjælp af en simpel regel fra Cameron Hydraulic Data-bogen: et 2-tommers skema 40 rør bærer 100 GPM ved 8,3 ft/s. Hvis dit mål er 100 GPM, fungerer en 2-tommers flangeforbindelse. For 50 GPM er en 1,5-tommer forbindelse bedre.

Tilslutningstypen har betydning for vedligeholdelsen. Tri-clamp (sanitære) forbindelser er obligatoriske for fødevarer, farma og biotek. Flangeforbindelser (ANSI 150#) forenkler vedligeholdelsen på store industripumper. Gevindede NPT/BSP-forbindelser fungerer til mindre, faste installationer, men bliver en vedligeholdelseshovedpine, hvis du skifter pumper ofte. Hurtigkoblingssystemer reducerer nedetiden med 60 % i bærbare afvandingsopsætninger, ifølge feltdata fra en europæisk lejepumpeflåde.

6. Beregn livscyklusomkostninger, ikke kun købspris

Købsprisen for en membranpumpe er kun 10-15 % af dens 10-årige samlede ejeromkostninger. Energi og vedligeholdelse dominerer. En AODD-pumpe med et prisskilt på $1.200 kan forbruge $15.000 i trykluft over 5 år, hvis den drives kontinuerligt ved højt tryk. Elektriske membranpumper koster 2-3 gange mere på forhånd, men genvinder forskellen på 12-18 måneder alene gennem energibesparelser. Kortlæg din forventede driftstid: Hvis pumpen kører mere end 2.000 timer om året, vinder den elektriske option næsten altid på nutidsværdi. Brug denne tjekliste til at estimere sande omkostninger:

• Energipris pr. time – beregn luftforbrug (SCFM) gange elprisen pr. HK-time for AODD, eller motor kW gange rate for elektrisk.
• Interval for udskiftning af membran – typisk 2.000 til 8.000 timer; arbejdsdelomkostninger pr. arrangement.
• Udskiftning af kontraventil og sæde – hver 1-3 membranskift for slibende service.
• Nedetidsomkostninger – hvis pumpen fodrer en kontinuerlig proces, kan tabt produktion overstige $10.000 i timen.
• Bortskaffelsesomkostninger – brugte membraner og sæder i farlig drift skal håndteres som reguleret affald.

For eksempel oplevede en fødevarefabrik, der overfører tomatpasta ved 50 GPM, membranfejl hver 600. time med en standard Buna-N-membran. Skift til en fødevaregodkendt EPDM-membran med en PTFE-overlejring forlængede levetiden til 2.200 timer, hvilket reducerede årlige vedligeholdelsesomkostninger fra $11.400 til $3.100 (baseret på $85 arbejdspris og $120 membranomkostninger). Materialeopgraderingen blev betalt tilbage på 4 måneder.

7. Audit støj, pulsering og installationsbegrænsninger

En membranpumpe, der opfylder de hydrauliske specifikationer, men overtræder støj- eller pulsationsgrænserne, vil forårsage operatørklager og rørtræthed. En typisk 2" AODD-pumpe genererer 85-92 dBA ved 3 fod, hvilket overskrider OSHA's 8-timers TWA-grænse på 90 dBA uden høreværn. Hvis det er installeret i et beboet område, skal du angive en integreret lyddæmper eller installer et fjernudstødningssystem. Elektriske membranpumper producerer typisk 68-75 dBA, et godt stykke inden for kontinuerlige eksponeringsgrænser.

Pulsering er iboende for frem- og tilbagegående positive fortrængningspumper. En enkelt-membranpumpe skaber op til 15 % flowvariation; AODD-design med dobbelt membran reducerer dette til 5-8 %. Til præcisionssprøjte- eller målingsanvendelser skal du tilføje en pulsationsdæmper eller overspændingsdæmper med en størrelse på 10-15 gange pumpens slagvolumen. Et teknisk papir fra 2020 fra Fluid Sealing Association viste, at en dæmper i korrekt størrelse reducerer spidstryksspidserne med 70 % og forlænger nedstrøms rør- og ventillevetid med 3-5 år.

Monteringsretningen påvirker også membranens levetid. De fleste AODD-pumper kan monteres i en hvilken som helst retning, men lodrette udtømningskonfigurationer kan fange luft og forårsage uregelmæssig cykling, hvis den ikke spædes korrekt. I nedsænkelige applikationer skal du sørge for, at luftudstødningen føres over væskeniveauet for at forhindre vandindtagelse.

Ofte stillede spørgsmål om, hvordan man vælger en membranpumpe

Kan en membranpumpe løbe tør?

Ja, membranpumper kan køre tørre i det uendelige uden skader, hvilket er en af ​​deres største fordele i forhold til centrifugalpumper. Dette gør dem ideelle til tanktømning, sumpafvanding og applikationer, hvor væsketilførslen er intermitterende. Men langvarig tørdrift af elektriske membranpumper kan forårsage overophedning af drivmekanismen, hvis den ikke ventileres ordentligt.

Hvad er den maksimale faststofstørrelse en membranpumpe kan passere?

Med klapventilkonfigurationer kan store AODD-pumper passere faste stoffer op til 3 tommer (76 mm) i diameter. Standard kuglekontrolpumper er begrænset til ca. 1/4 tomme til 1/2 tomme, afhængigt af portstørrelsen. Til snorlige eller fibrøse faste stoffer er klap- eller andenæbsventiler nødvendige for at forhindre tilstopning.

Hvor ofte skal membraner udskiftes?

Membranens levetid varierer fra 500 til over 10.000 timer afhængigt af materiale, væskeslibeevne, temperatur og cyklushastighed. En forebyggende vedligeholdelsesplan baseret på dit målte antal slag (udskift f.eks. hver 20. million cyklusser) er mere pålidelig end kalenderbaserede intervaller. De fleste industrielle brugere udskifter Buna-N membraner årligt i slibende service og PTFE membraner hvert 2.-3. år i ren kemisk service.

Skal jeg vælge et pumpehus af metallisk eller plastik?

Plastlegemer (PP, PVDF) foretrækkes for kemisk resistens og omkostninger; metalliske kroppe (aluminium, rustfrit stål, støbejern) er valgt til høj temperatur, tryk og slidstyrke. For eksempel kræves 316 rustfrit stål til sanitære processer og kan klare 350°F, mens polypropylen er begrænset til 180°F, men koster 40-60 % mindre. Slibeopslæmninger med høj tørstofbelastning (>20%) kræver hærdede metalkomponenter.

Resumé: Membranpumpens valgflow

For at vælge en membranpumpe, der holder, skal du altid kortlægge væske → systemkurve → materialer → drev → forbindelser → levetidsomkostninger i nævnte rækkefølge. Start med væskens viskositet, kemi og faste stoffer. Beregn derefter det nødvendige flow og det samlede dynamiske løftehøjde. Match våde materialer fra membranen udad, og afgør derefter AODD versus elektrisk baseret på energiomkostninger og miljø. Større porte for at holde hastighederne i skak, og endelig verificere, at pumpen passer til dine støj-, pulserings- og pladsbegrænsninger. Denne sekvens forhindrer den mest almindelige og dyreste fejl: at købe en pumpe, der fungerer på papiret, men som fejler i selve processen.

Referencer: Hydraulic Institute standarder; U.S. DOE Pumping System Assessment Tool; Cameron hydrauliske data; NACE kemiske kompatibilitetsdata; Fluid Sealing Association tekniske papirer; feltvedligeholdelsesaudits fra industrielle pumpebrugere (2020–2024).
